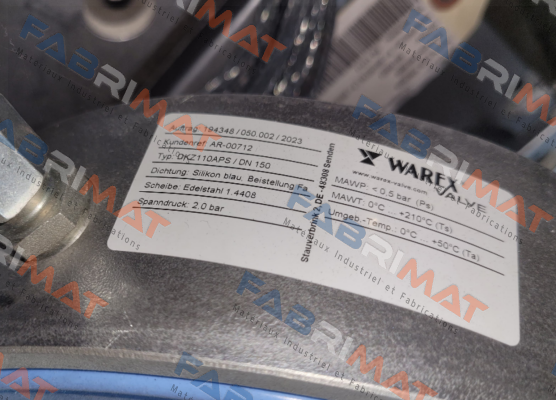

| Spécifications techniques |
vanne papillon
Longueur de construction 56 mm
pour le serrage entre brides selon EN 1092, PN 10
Boîtier Silumin
Disque à lamelles en acier inoxydable 1.4408
- avec un écartement accru -
Arbres en acier inoxydable de qualité 1,4057 ou supérieure
Étanchéité de l'arbre avec joints toriques
Roulement à vagues
Collier d'étanchéité en silicone gris
remplaçable dans le boîtier
Peut être fixé pneumatiquement contre le disque à lamelles < APS >
La vanne est équipée des équipements spéciaux suivants :
avec extension d'arbre intégrée, en acier,
hauteur 150 mm, pour la dissipation de la chaleur
+ Joint plat Isoplan 750 ; 2 mm d'épaisseur
Conception selon le dessin : 1024994Mb
autres pièces jointes :
actionneur rotatif pneumatique
AT 60 DR à double effet
pression de régulation requise 6,0 bar
El. /pneum. Commande des volets APS
Modèle : DKZ110/103 < APS >
*** SPS requis ***
(Attention ! Les électrovannes doivent être équipées de 2 vannes séparées
Les signaux sont contrôlés par un automate ! )
pour ouvrir et fermer les vannes d'arrêt de
Série : DKZ 110/103 < APS >
composé de :
Plaque de montage en 1 pièce pour vanne Namur
Vanne à bille MS en 1 pièce, filetage intérieur 1/4" avec levier manuel
Réducteur de pression 1 pièce, Fabr. Frappe de 0,1 à 3 bars, type .RE01G
manomètre inclus (1006270)
plaque de montage et vis incluses
Mise en œuvre conformément au plan fiscal n° 0004324
- Ventilation du collier d'étanchéité à partir du système d'aspiration disponible sur site
- Tuyauterie de la conduite de la vanne au collier d'étanchéité en VA
(raccords vissés testés pour leur étanchéité)
- y compris en testant le joint pour détecter toute perte de pression
Fonction d'électrovanne 5/2 voies
Norgren 2623077,3036
24 V DC, 1,6 W, IP 65, version de Namur
- sans prise -
Fonction d'électrovanne 5/2 voies
Norgren 2623077,3036
24 V DC, 1,6 W, IP 65, version de Namur
- sans prise -
Boîtier de fin de course à double capteur
P+F NBN3-F25F-E8-V1
Version à 3 fils, ferme-porte PNP, 10-30 V DC
intégré dans un boîtier rond VESTAMID/PRB
Diamètre 80 x 50 avec prise d'appareil V1 M12x1
4 pôles, ---- sans prise angulaire ---
remarque
===========
Avec le collier d'étanchéité fourni, nous pouvons
Fonction du raccord et du collier d'étanchéité
N'assumez aucune garantie vous-même.
Afin de respecter les délais de livraison, nous devons
un nombre approprié de colliers d'étanchéité disponibles
être demandé.
pour le milieu : matériau en vrac/air
Propriété : fluide, chimiquement neutre,
n'ayant pas tendance à cuire
Pression de service : 1 mbar absolu
max. autorisé
Surpression de fonctionnement : < 0,5 bar (Ps) MAWP
(Remarque : MAWP = Ausl. -Pression)
Température de fonctionnement : 0 °C... + 210 °C (Ts) MAWT
Entourage. -Température : 0 °C... + 50 °C (Ta)
Protection contre les explosions : aucune exigence
évaluation des vannes papillon conformément à la DGRL 2014/68/UE,
Schéma 7, module certifié A2.
Les vannes ne sont pas soumises à une évaluation de conformité.
Pression d'essai : pression nominale x 1,1 bar pour l'étanchéité |
